X15S 数传模块
远距离双向数传 · 蓝牙直连 · 超远距中继
18KM远距离 · 蓝牙连接 · USB直连 · 二级中继
稳定连接，畅飞无忧
核心特性
- 📡 远距离传输 - 最大通讯距离 18KM
- 🔄 双向传输 - 支持天空端与地面端互换使用
- ⚡ 低功耗设计 - 5V @ 85mA，适合长航时任务
- 🛠️ 灵活配置 - 多档空中速率和 UART 波特率可调
- 🔒 强抗干扰 - 低于 1GHz 频段，穿墙能力优异
- 🛸 飞控兼容 - 支持 ArduPilot / PX4
- 📱 蓝牙连接 - Android/iOS 直接蓝牙连接
- 🔌 USB直连 - 支持USB连接Android手机
- 🔁 二级中继 - 2级中继功能，超远距离连接
产品简介
X15S 是 X15 的升级版本，在保留远距离数传功能的基础上，新增 蓝牙连接 功能，Android 和 iOS 设备可直接通过蓝牙连接数传模块，无需额外设备。同时支持 USB直连Android手机，让地面站连接更加便捷。
更配备 2级中继功能，实现无人机超远距离连接，突破通讯距离极限。
技术亮点
📡 远距离通讯
X15S 数传模块专为无人机系统设计，在极低发射功率下依旧保证高速双向远距离传输。
| 参数 | 数值 |
|---|---|
| 最大通讯距离 | 18KM（空旷无遮挡，地对空120米） |
| 工作频率 | 902-928MHz |
| 发射功率 | 20dBm |
🔄 双向传输
| 参数 | 数值 |
|---|---|
| 天空端/地面端 | 支持互换使用 |
| 多节点接入 | 最多 8191 个（802.11ah 协议） |
📱 蓝牙直连
X15S 内置 蓝牙模块，支持直接连接 Android 和 iOS 设备，随时随地建立数传链路。
| 参数 | 数值 |
|---|---|
| 连接方式 | 蓝牙BLE |
| Android支持 | ✅ 直接连接 |
| iOS支持 | ✅ 直接连接 |
| 连接稳定性 | 高可靠性 |
优势：
- 无需USB线，即时连接
- 手机即可作为地面站
- 摆脱电脑束缚
- 野外作业更便捷
🔌 USB直连
通过 USB线 直接连接 Android 手机，无需蓝牙配对，连接更稳定，延迟更低。
| 参数 | 数值 |
|---|---|
| 连接方式 | USB数据线 |
| 手机系统 | Android |
| 协议支持 | Mavlink透传 |
| 即插即用 | ✅ |
🔁 二级中继功能
X15S 支持 2级中继 功能，通过中继站延长通讯距离，实现超远距离无人机控制。
| 参数 | 数值 |
|---|---|
| 中继级别 | 2级 |
| 距离扩展 | 18KM × 3 = 54KM（理论） |
| 中继模式 | 自动切换 |
应用场景：
- 超视距飞行
- 山区峡谷通讯
- 海上超远距离作业
- 应急通讯保障
⚡ 低功耗设计
| 参数 | 数值 |
|---|---|
| 工作电压 | 3.7-5.5V |
| 工作电流 | 5V @ 85mA |
| 工作温度 | -20~50°C |
🛠️ 灵活配置
| 参数 | 数值 |
|---|---|
| 空中速率 | 低速、中速、高速三挡 |
| UART波特率 | 9600 / 19200 / 38400 / 57600 / 115200 / 230400（默认115200） |
| 蓝牙模式 | 直连/中继模式切换 |
产品规格
| 参数项 | 规格 |
|---|---|
| 最大通讯距离 | 18KM（空旷无遮挡） |
| 工作频率 | 902-928MHz |
| 发射功率 | 20dBm |
| 空中速率 | 低速、中速、高速三挡可调 |
| UART波特率 | 9600 / 19200 / 38400 / 57600 / 115200 / 230400（默认115200） |
| 蓝牙连接 | Android / iOS |
| USB连接 | Android手机 |
| 中继功能 | 2级中继 |
| 工作电压 | 3.7-5.5V |
| 工作电流 | 5V @ 85mA |
| 工作温度 | -20~50°C |
| 产品重量 | 10g（不含天线） |
| 外壳材质 | 铝合金 CNC 工艺 |
| 尺寸 | 11(高)*31.4（宽）*42.4mm（长） |

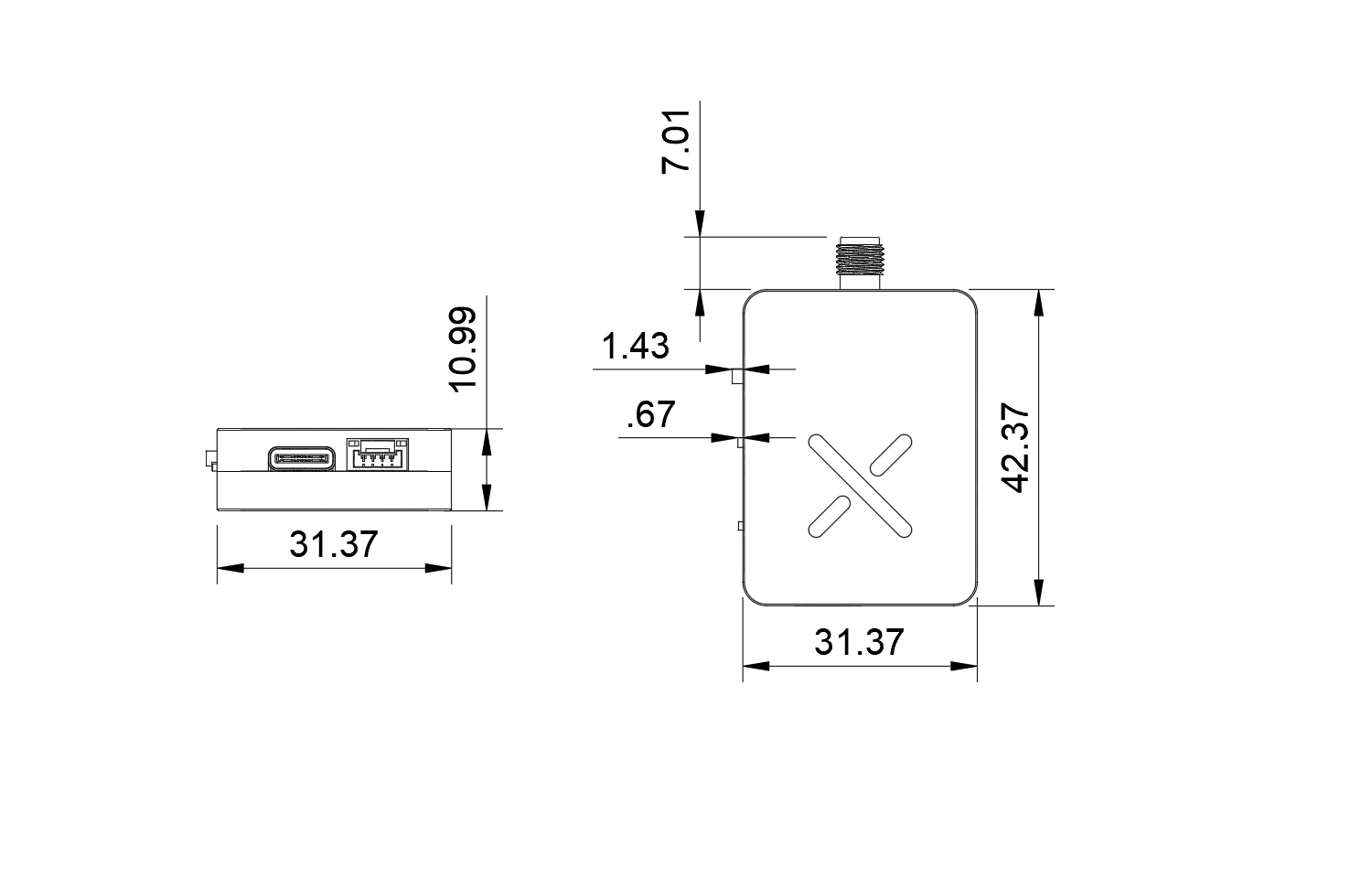

产品尺寸图
接口定义
| 接口类型 | 说明 |
|---|---|
| UART | 串口通信，支持 Mavlink 协议 |
| USB | USB直连Android手机 |
| 蓝牙 | Android/iOS无线连接 |
| 支持飞控 | ArduPilot / PX4 |
连接方式
蓝牙连接
- 打开手机蓝牙
- 搜索并连接 X15S 设备
- 配置地面站串口为蓝牙虚拟串口
- 开始数据传输
USB直连
- 使用USB数据线连接手机
- 手机开启USB调试
- 地面站识别USB设备
- 开始数据传输
二级中继
- 配置中继站点位
- 设置中继模式
- 自动切换稳定连接
应用场景
- 🛸 无人机地面站 - 数据传输
- ✈️ 长航时无人机 - 通讯链路
- 🗺️ 远距离测控 - 地面控制系统
- 🏭 工业物联网 - 数据传输
- 🚀 超视距飞行 - 二级中继超远距离
- 🌊 海上作业 - 应急通讯保障
下载资源
技术文档
- 📥 DATALINK-X15S 产品手册.pdf
- 📥 DATALINK-X15S 尺寸图.dxf
- 📥 DATALINK-X15S 快速入门指南.pdf
