无人机黑匣子 · RID + UOM 一体化方案

硬件防拆卸 · 一键激活 · 120 小时日志 · 轨迹回放

让每一次飞行都有迹可循

---

核心特性

  • 🛡️ 硬件防拆卸 - 装置检测，确保设备完整性与数据可信度
  • 📱 一键扫码激活 - 开箱即用，部署便捷
  • 💾 120 小时日志存储 - 128M存储，完整记录飞行轨迹
  • 🎮 轨迹回放 - 日志读取，轻松复现飞行过程
  • 📡 RID + UOM 一体化 - 远程识别与操作者信息上报
  • 📱 跨全平台APP - 设备管理，一键激活，找飞机，实时查看运行状态和轨迹，实时查看拆卸状态

技术亮点

🎯 三模块架构

X-BOX 采用 日志 + RID + UOM 三模块分离设计，各司其职，协同工作。

模块芯片主要功能
日志模块日志存储、协议通信
RID 模块Wi-Fi 广播、蓝牙连接
UOM 模块4G 联网、操作者上报

🛡️ 硬件防拆卸设计

X-BOX 内置 硬件防拆卸开关，内置防拆卸检测装置，设备异常拆除自动上报，全程守护设备安全，杜绝非法拆卸与篡改。

📊 120 小时超长日志

支持长达 120 小时 连续飞行日志记录。异常断电时数据自动安全保存，不丢失任何关键信息；支持历史日志读取、运行轨迹精准回放，事件可查、过程可溯、责任可定，满足监管与审计需求。

参数数值
存储容量128M
记录时长120 小时连续记录
数据保护异常断电安全写入

📡 RID 远程识别

支持 Wi-Fi 广播与蓝牙连接，符合 GB46750-2025 无人机监管要求。

参数数值
无线标准Wi-Fi 4 + Bluetooth LE 5.0
工作频段2.4GHz
天线接口MMCX

🌐 UOM 操作者上报

支持 LTE Cat.1 网络，实时上报无人机操作者信息。

参数数值
网络制式LTE Cat.1 / GSM
频段B3/B5/B8/B34/B39/B40/B41
SIM 卡内置 eSIM

📋 一键扫码激活

极简激活流程，扫码即可完成设备绑定与上线，无需复杂配置，开箱即用。

LED 状态指示

指示灯状态说明
日志写入灯 (LOG)上电日志存储正常闪一下，写入日志时闪一下，默认关闭
RID 连接灯 (RID)未激活：红绿灯交替闪 · 激活未拆除：绿灯慢闪 · 激活后拆除：红灯慢闪
UOM 联网灯 (UOM)平时：关闭，正常上报信息时闪一下
RID 状态灯 (RID STA)正常广播：红灯常亮 · 平时：关闭

技术规格

参数项规格
日志模块(ARM Cortex-M4)
RID 模块(RISC-V)
UOM 模块(LTE Cat.1)
日志存储128M
通信接口UART × 1, CAN × 1
工作电压5V
工作温度-20°C ~ +85°C
尺寸18.6（高） × 38.6（宽） × 48.4mm（长）
重量39g
固件支持ArduPilot / PX4

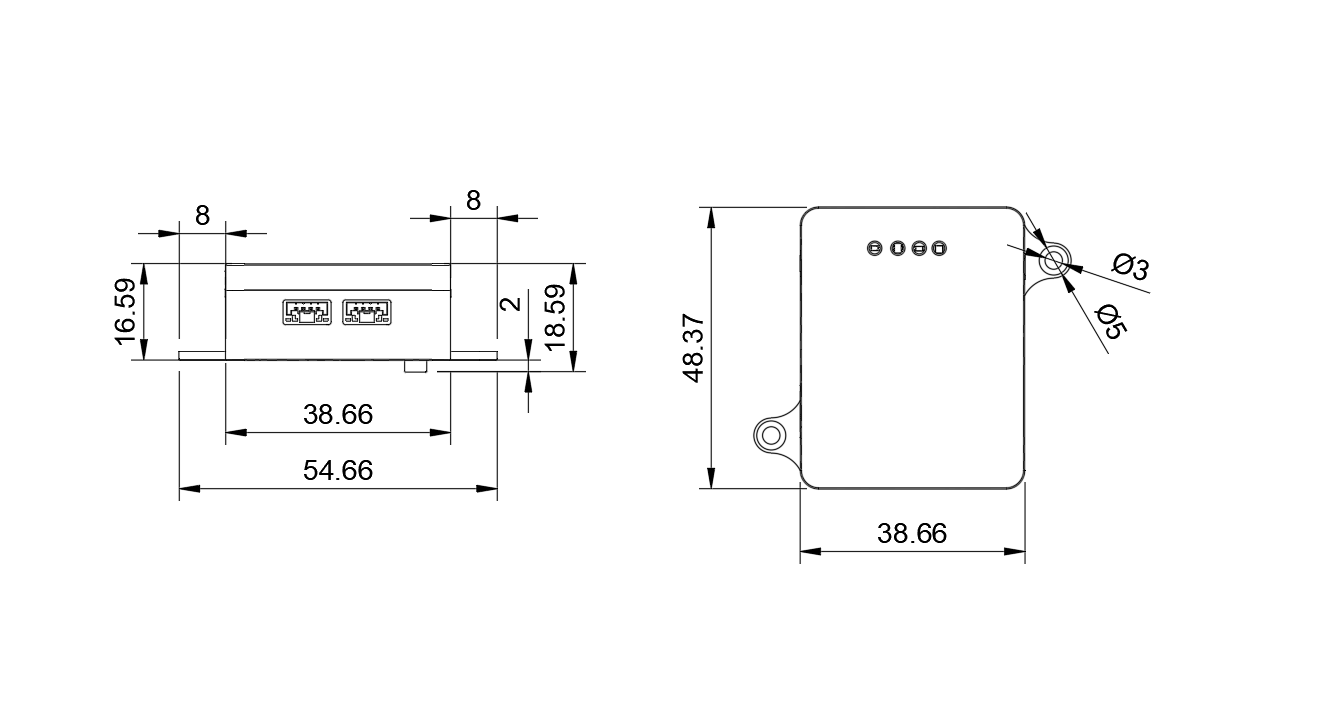

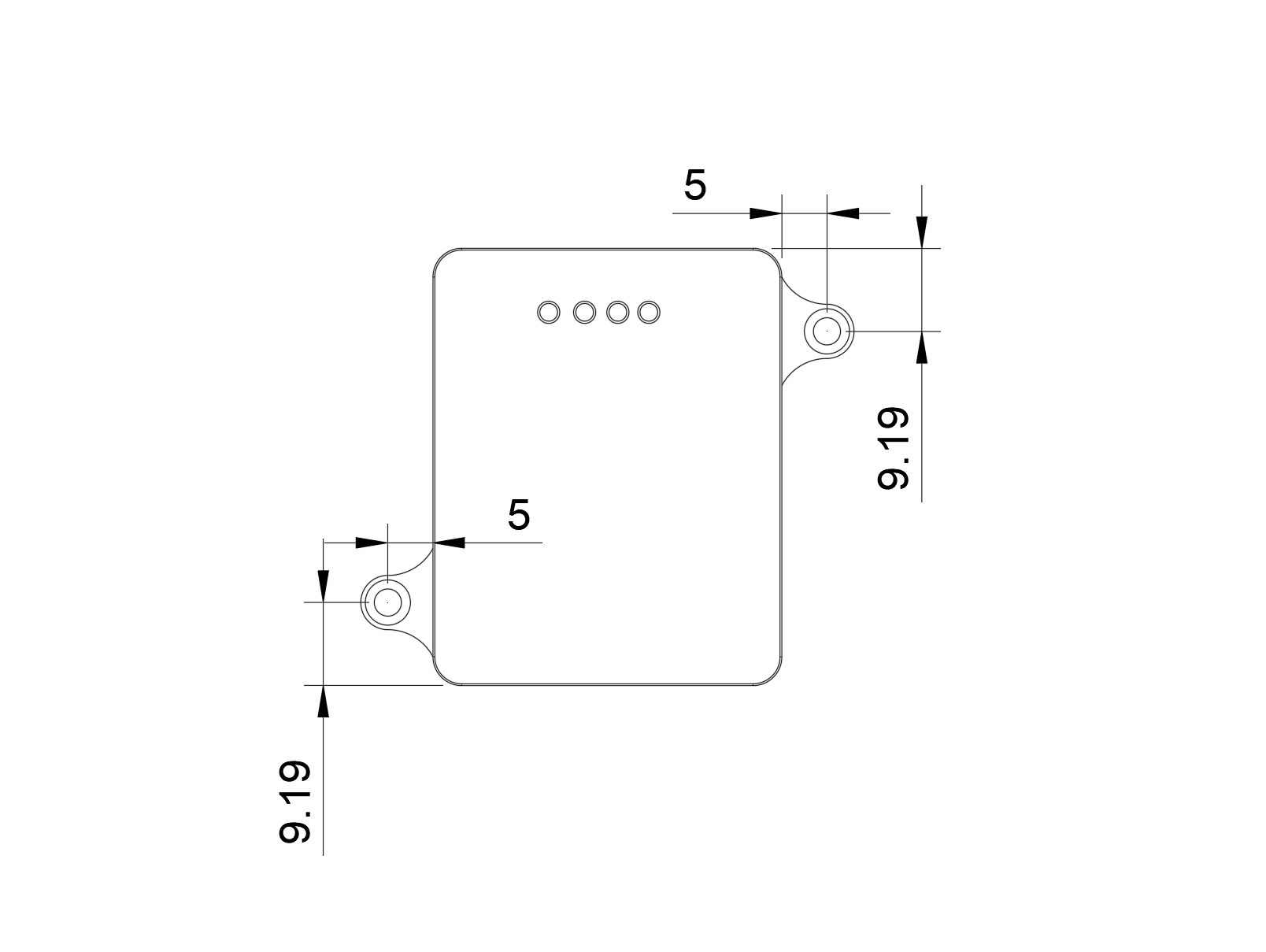

尺寸图


接口定义

接口类型数量说明
UART1 路GH1.25 4Pin，支持 Mavlink 协议
CAN1 路GH1.25 4Pin，支持 DroneCAN 协议

应用场景

  • 🛸 多旋翼无人机 - 航拍、物流、巡检
  • ✈️ 垂直起降固定翼 - 长航时侦察
  • 🚁 直升机 - 精准作业
  • 🏢 无人机监管 - RID + UOM 合规上报

下载资源

技术文档

  • 📥 X-BOX 产品手册.pdf
  • 📥 X-BOX 尺寸图.dxf
  • 📥 X-BOX 快速入门指南.pdf
